PJ10型噴氦檢漏設備是北京哲勤科技有限公司為電廠機組的檢漏專門研制的噴氦檢漏設備。它以PFEIFFER 560型氦質譜檢漏儀為核心，配以噴氦管路和抽空管路，具有設計合理，結構緊湊，氣路長度可調，反應時間短，操作使用方便等一系列優點。是噴氦法檢測大型設備或長距離檢測漏點的理想設備。當抽空管路配備常壓取樣頭時，可以對內部充正壓氦的大容器做快速靈敏的吸槍法檢漏。

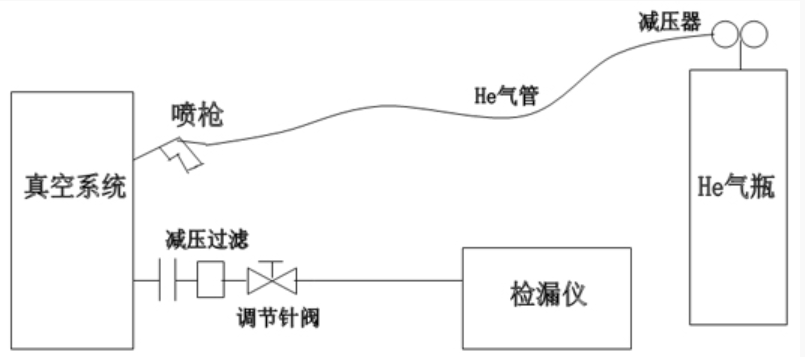

上圖所示，將抽空管路通過專用接頭接到被測試容器或真空系統。開啟氦質譜檢漏儀，當真空系統的真空度到達正常工作壓強后，調節針閥使氦檢漏儀的檢漏口真空度和背底漏率至合適范圍，這時調節氦氣瓶的出口壓力在0.12～0.16MPa之間，用氦氣噴吹測試點，經過若干秒鐘的延遲，觀察檢漏儀示數的變化即可得知漏率的大小。
吸氦法檢漏時，不用噴槍，先將容器內部充正壓氦氣，再用常壓取樣吸頭在容器表面測試,便可發現可能的漏點。

主要技術指標
● 被檢容器的最高允許絕對壓強，1.5×104Pa
● 反應時間（1）：上升 （2）<5秒;下降 （3） <3秒。
● 抽空管路長度：25M，50M
● 噴氣管路長度：15M，30M，45M，60M，75M，90M，105M
● 總重量：約85Kg
● 總尺寸：600×1000×900

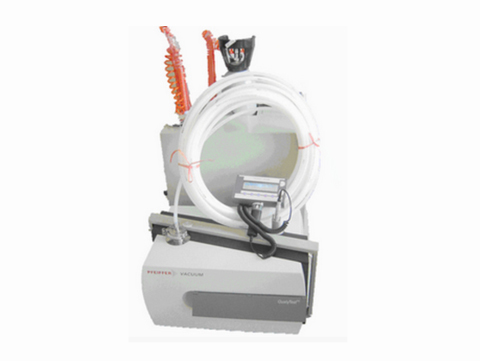

設備結構
整套設備安置在一輛小車上，其中噴氦管路可跟據現場情況接成不同長度，最長可105米； 系統不使用時噴氣管放置于小車后部靠近扶手的左-右對稱之兩個小箱內， 抽空取樣管路可以接成25M，50M兩種長度，不用時放置于側面開門的小箱內。使用時一端接檢漏儀，另一端接被測容器，由專用接頭連接。
注（1）：不考慮真空系統內部的傳輸時間，入口壓力為100mbar，當抽空管路為25米時所測。
注（2）：信號上升到最大值的1/3。
注（3）：由1/3下降到最大值的1/6。

● 直接用檢漏儀本身從機組泵進氣口取樣
● 用He噴槍在機組泵上游尋找可疑漏點
● 最高取樣壓強1.5×104Pa
● 反應時間：上升<5秒;下降 <3 秒
● 最長取樣長度：50M
